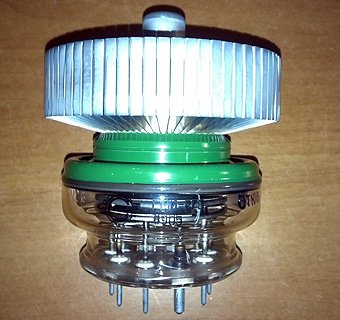

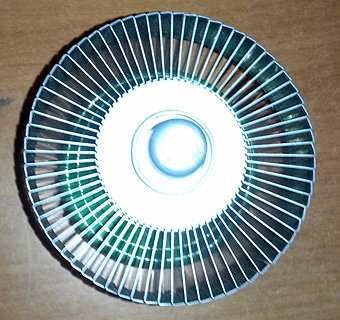

Импульсный модуляторный триод ГМИ-27Б

Импульсный модуляторный триод ГМИ-27Б Импульсный модуляторный триод ГМИ-27Б купить

В металлокерамическом оформлений с катодом косвенного накала и наружным анодом с принудительным воздушным охлаждением предназначен для коммутации импульсной мощности в импульсных модуляторах стационарной и подвижной аппаратуры.

Основные технические параметры ГМИ-27Б:

  • Ток накала -------------------------------- 6,25 ±0,5 А
  • Ток анода в импульсе ------------------------ не менее 20 А
  • Ток анода в импульсе (при Uн=12 В) ---------- не менее 18 А
  • Ток 2-й сетки в импульсе -------------------- не более 2 А
  • Ток 1-й сетки в импульсе -------------------- не более 3 А
  • Напряжение запирания 1-й сетки отрицательное - не более 500 В
  • Время готовности --------------------------- не более 3 мин

Междуэлектродные емкости, пФ:

  • входная         70 ±10
  • выходная      13 ±3
  • проходная     не более 1


ПРЕДЕЛЬНО ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ:

  • Напряжение накала (переменное или постоянное), В ...... 12-13,8
  • Напряжение анода (постоянное), кВ ...... не более 10
  • Напряжение второй сетки, В ...... не более 1000
  • Напряжение первой сетки отрицательное (абсолютное значение) В ...... не более 800
  • Напряжение превышения первой сетки в импульсе, В ...... не более 150
  • Ток катода в импульсе (при скважности не менее 500), А ...... не более 34
  • Ток анода при использовании в качестве регулирующей лампы в электронных стабилизаторах напряжения (постоянное значение), А ...... не более 0,8
  • Мощность, рассеиваемая анодом, Вт ...... не более 500
  • Мощность, рассеиваемая второй сеткой, Вт ...... не более 15
  • Мощность, рассеиваемая первой сеткой, Вт ...... не более 3,0
  • Длительность импульса, мкс ...... не более 30
  •  Время разогрева катода, мин ...... не менее 3 Температура оболочки (в наиболее горячей точке), °С ...... не более 150

По вопросам приобретения обращаться по тел.:

044 578-26-20
063 578-26-20
